Otwarta czy rurowa nakrętka napinająca — kiedy konstrukcja decyduje o naciągu cięgna

Regulacja naciągu cięgien w konstrukcjach stalowych i linowych wymaga zastosowania odpowiednich elementów złącznych. Pozornie drobny komponent często decyduje o precyzji kalibracji oraz stabilności całego układu poddawanego obciążeniom. Różnego rodzaju mechanizmy śrubowe pozwalają na kompensację wydłużeń termicznych, a także ułatwiają zachowanie prawidłowej geometrii potężnych ram. W przemyśle maszynowym, budownictwie oraz żeglarstwie właściwy dobór tych elementów zapobiega powstawaniu luzów wywoływanych przez drgania i zmienne warunki atmosferyczne. To właśnie odpowiednio skonstruowany korpus oparty na przeciwbieżnych gwintach daje możliwość płynnej korekty napięcia bez konieczności całkowitego demontażu naciąganej struktury.

Otwarta czy rurowa konstrukcja napinacza

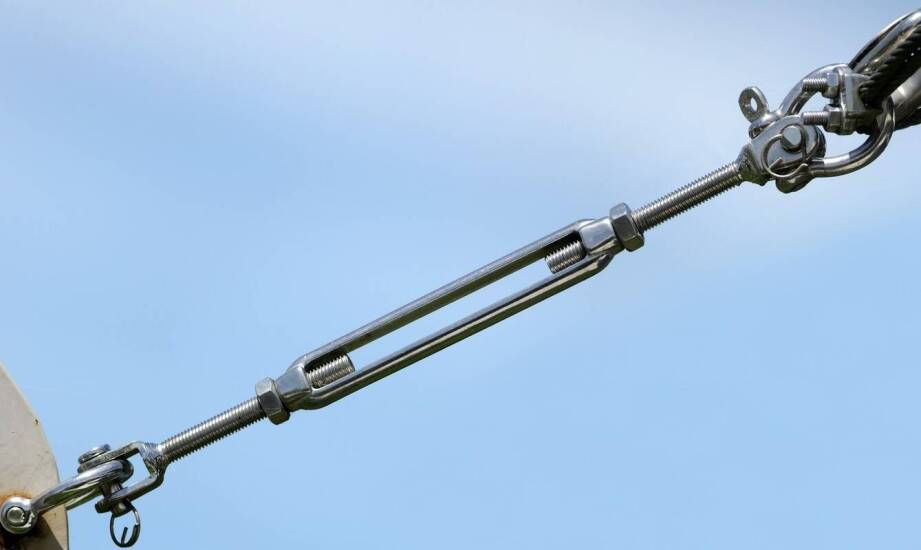

Podstawowy podział tych elementów złącznych opiera się na normach określających ich budowę oraz docelowe przeznaczenie. Wersje otwarte produkuje się według wytycznych DIN 1480, gdzie korpus posiada charakterystyczne wycięcie ułatwiające bezpośredni dostęp do gwintu. Taka budowa gwarantuje dużą elastyczność podczas prac montażowych i serwisowych. Operator może w każdej chwili przeprowadzić inspekcję wizualną i sprawdzić, ile bezpiecznego zapasu zwojów pozostało jeszcze do wykorzystania w procesie kalibracji.

Modele rurowe, tworzone zgodnie z normą DIN 1478, charakteryzują się całkowicie zamkniętą formą. Taka architektura zapewnia wyższą sztywność całego układu oraz znacznie lepszą nośność przy ogromnych obciążeniach wzdłużnych. Zamknięty profil skutecznie chroni wewnętrzny mechanizm przed gromadzeniem się kurzu i brudu, jednak wymaga bardziej precyzyjnego pozycjonowania na wczesnym etapie montażu. Zasada działania pozostaje niezmienna dla każdego modelu. Nakrętki napinające posiadają gwint prawy na jednym końcu oraz lewy na drugim. Taka konfiguracja ułatwia płynne skracanie cięgna poprzez sam obrót środkowej części napinacza.

Istotnym kryterium doboru pozostaje odporność na niszczące czynniki zewnętrzne. W środowiskach narażonych na wysoką wilgotność lub kontakt z chemikaliami konieczne staje się zastosowanie stali kwasoodpornej AISI 316. Ten gatunek metalu, znany też powszechnie jako A4, doskonale znosi trudne warunki morskie i obciążenia przemysłowe. W przypadku łagodniejszych środowisk wykorzystuje się stal węglową oznaczaną jako S235JR lub S355. Powleka się ją warstwą ocynku galwanicznego bądź ogniowego, co tworzy barierę chroniącą strukturę przed powstawaniem ognisk rdzy.

Zastosowanie w przemyśle maszynowym i osprzęcie jachtowym

Zakłady produkcyjne wykorzystują mechanizmy naciągowe do niwelowania wydłużeń cięgien, które powstają wskutek skrajnych zmian temperatury lub naturalnego zmęczenia stalowych elementów. Prawidłowo utrzymane napięcie stabilizuje zadaną geometrię potężnych ram i zapobiega powstawaniu szkodliwych wibracji. Te drobne komponenty stosuje się również do poziomowania podstaw ciężkich maszyn, gdzie stała kontrola naciągu stanowi warunek bezpiecznej eksploatacji całego systemu. W konstrukcjach mocno narażonych na silne wstrząsy wdraża się dodatkowe blokady mechaniczne powstrzymujące samoczynne luzowanie się przeciwległych gwintów.

Branża marynistyczna generuje z kolei zupełnie inne wyzwania inżynieryjne, a woda słona i ciągły ruch kadłuba bezlitośnie testują wytrzymałość każdego detalu. Na jednostkach pływających mechanizmy te odpowiadają za prawidłowe trzymanie masztu poprzez precyzyjną regulację want i sztagów. Wersje o budowie otwartej pozwalają żeglarzom na szybką wzrokową ocenę stanu takielunku i błyskawiczną zmianę długości lin stalowych podczas długiego rejsu. Ten specjalistyczny osprzęt bardzo dobrze współpracuje z certyfikowanymi szeklami, sworzniami oraz końcówkami zaciskanymi.

Dostarczaniem zaawansowanych rozwiązań dla obu tych sektorów zajmuje się METFIX, dysponujący szerokim asortymentem nierdzewnych elementów złącznych. W ofercie polskiego importera znajdują się korpusy rurowe przeznaczone do grubych lin, dostępne w zróżnicowanych rozmiarach od M12 do M20. Zastosowanie gwintów metrycznych połączone z parametrami stali A4 sprawia, że cały układ zachowuje swoje pierwotne właściwości nośne nawet po długiej pracy w ekstremalnym środowisku morskim.

Kryteria decydujące o ostatecznym wyborze

Finalna decyzja o wdrożeniu konkretnego wariantu korpusu wymaga dokładnej analizy docelowego miejsca pracy i przewidywanej częstotliwości przyszłych korekt. Konstrukcje zamknięte warto stosować w miejscach, gdzie priorytetem pozostaje mechaniczna osłona zwojów oraz maksymalna odporność na rozciąganie. Modele wyposażone w okno rewizyjne są z kolei najbardziej użyteczne w układach wymagających nieustannych przeglądów i częstej modyfikacji parametrów naciągu. Rzeczowe dopasowanie właściwości surowca oraz kształtu gwintu bezpośrednio przekłada się na dłuższą żywotność i bezpieczeństwo użytkowników danej aplikacji.
